010-89750335用于輪轉印刷機的同速供紙和自動紙卷更換!
本設備采用電機驅動卡頭式上紙方式,操作非常簡單,性能可靠。完全避免了穿杠式上紙的操作麻煩和機械故障。
010-89750335
紙卷達到接紙?jiān)O(shè)定直徑時自動發出接紙信號,紙卷架轉動到接紙工位,通過加速裝置對備用紙卷進行加速,使之達到與印刷速度同步,已使用紙卷達到設定最小直徑時,供紙機接收到接紙動作信號,海綿輥將運行中的紙帶與預加速的備用紙卷壓著,斷紙刀將已使用的紙帶切斷,備用紙卷與紙帶粘著并繼續供紙,紙卷架復位,進行下次接紙準備。
01
主體框架
02
兩臂紙臂
03
剎車系統
04
觸摸屏式控制器
05
加速臂
06
電動卡頭
07
張力控制系統
08
程序和電氣系統
采用鑄造、焊接結合方式的框架,既保證在紙卷高速運轉時紙帶的平穩輸送,減少張力變化,又使供紙機獲達到運行穩定性以及長期的耐用性。
采用電機驅動的皮帶式加速臂,通過與備用紙卷接著的加速皮帶使紙卷迅速達到與印刷速度同步的效果,滿足接紙的需要。
采用雙側剎車盤式制動,保證紙帶兩側的張力均勻,無磁粉裝置,經濟性高,維護成本低廉。
供紙機的張力控制性能直接影響印刷品質,萬邦FS-II型同速供紙機配備完善的程序控制,以浮動輥支架上的電位式角位測量裝置—張力傳感器進行進行張力檢測、隨時將張力檢測信號傳輸給供紙機控制系統。張力檢測信號轉換為氣壓控制信號,安裝于氣動制動盤上的氣壓比例閥控制制動壓力、以收緊和舒張供紙。
10-40daN
的張力控制范圍合理的接紙結構設計和優秀程序控制性能,使得接紙過程簡單、順暢,張力無明顯變化。
通過精密的計算和數據處理,殘紙紙卷直徑可控制到最小110毫米,最大限度地提高紙張利用率,節約了紙張成本。

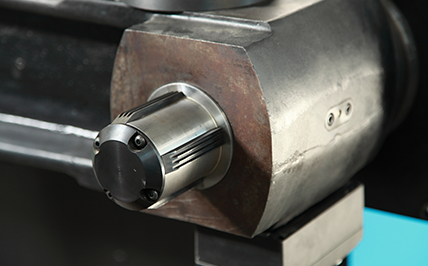

本設備采用電機驅動卡頭式上紙方式,操作非常簡單,性能可靠。
采用三菱PLC/編碼器和自主研發的控制程序,完全保證設備整體運行的穩定性和可靠性??刂瞥绦驌碛型耆灾髦R(shí)產權保護,保證了客戶長期使用的安全性、升級的便利性以及根據客戶實際需求進行個性化調整的靈活性。
可實現供紙機與印刷機主控制臺的信號連接。在印刷機主控制臺上可對供紙機進行控制,非常方便設備操作的集中管理,而在供紙機的操作面板上也可以顯示印刷相關的參數,同時可根據供紙情況控制印刷機減速和急停。
可實現供紙機與印刷機主控制臺的信號連接。在印刷機主控制臺上可對供紙機進行控制,非常方便設備操作的集中管理,而在供紙機的操作面板上也可以顯示印刷相關的參數,同時可根據供紙情況控制印刷機減速和急停。
可在非印刷狀態下對于供紙機的各部位進行單獨動作以實現故障檢測或故障解除。
可在停機狀態下進行模擬接紙以檢測設備性能和部件故障點。
最大接紙速度 | 最大卷筒紙直徑 | 最小接紙卷筒紙直徑 | 最小殘卷直徑 |
8米/秒(根據印刷機需求,可提高到13米/秒) | 1270毫米 | 550毫米 | 110毫米 |
最大紙卷重量 | 卷筒紙紙芯內徑 | 卷筒紙張力(最大) | 卷筒紙張力(最小) |
1000千克 | 76毫米 | 40daN | 10daN |
